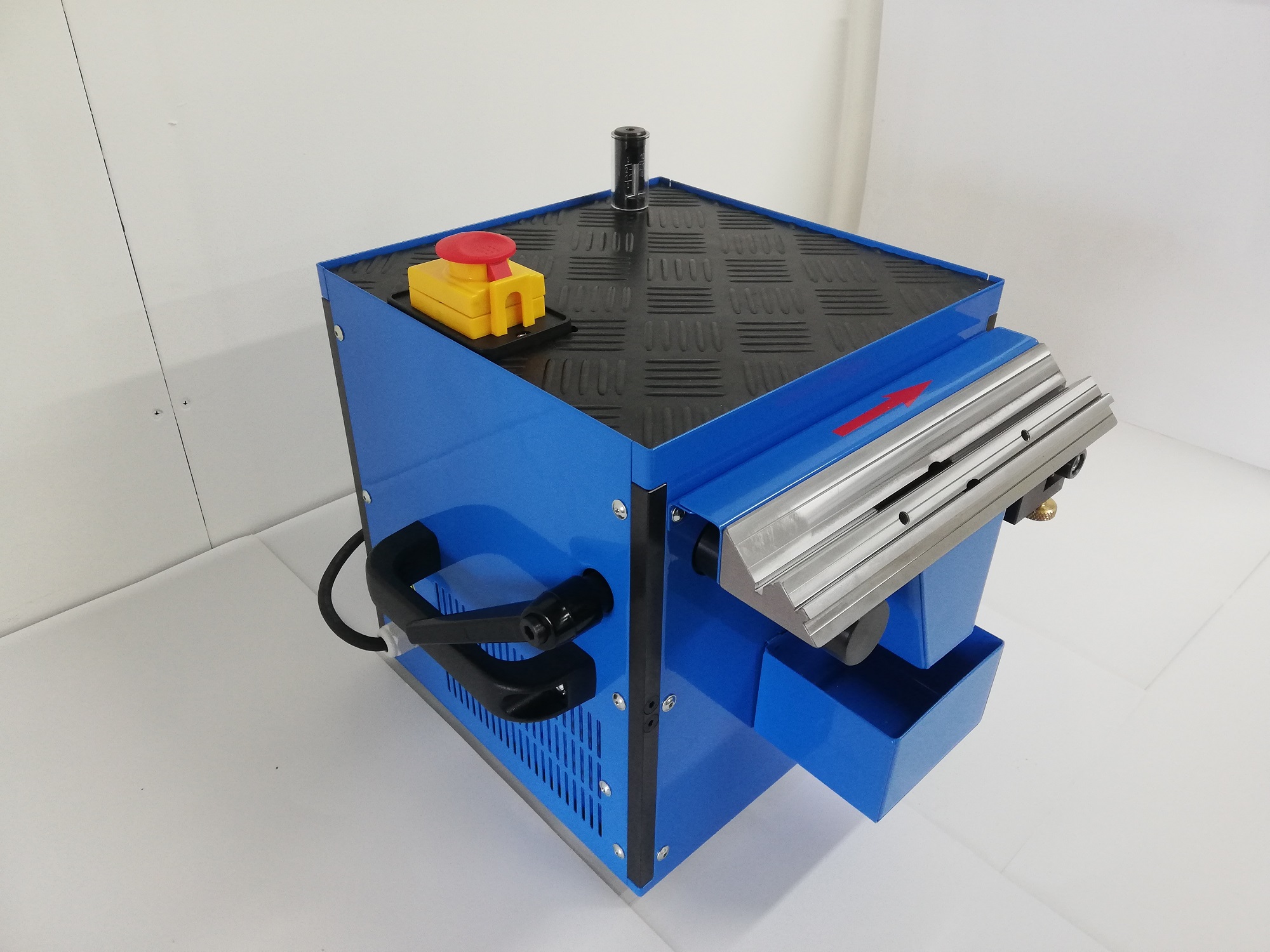

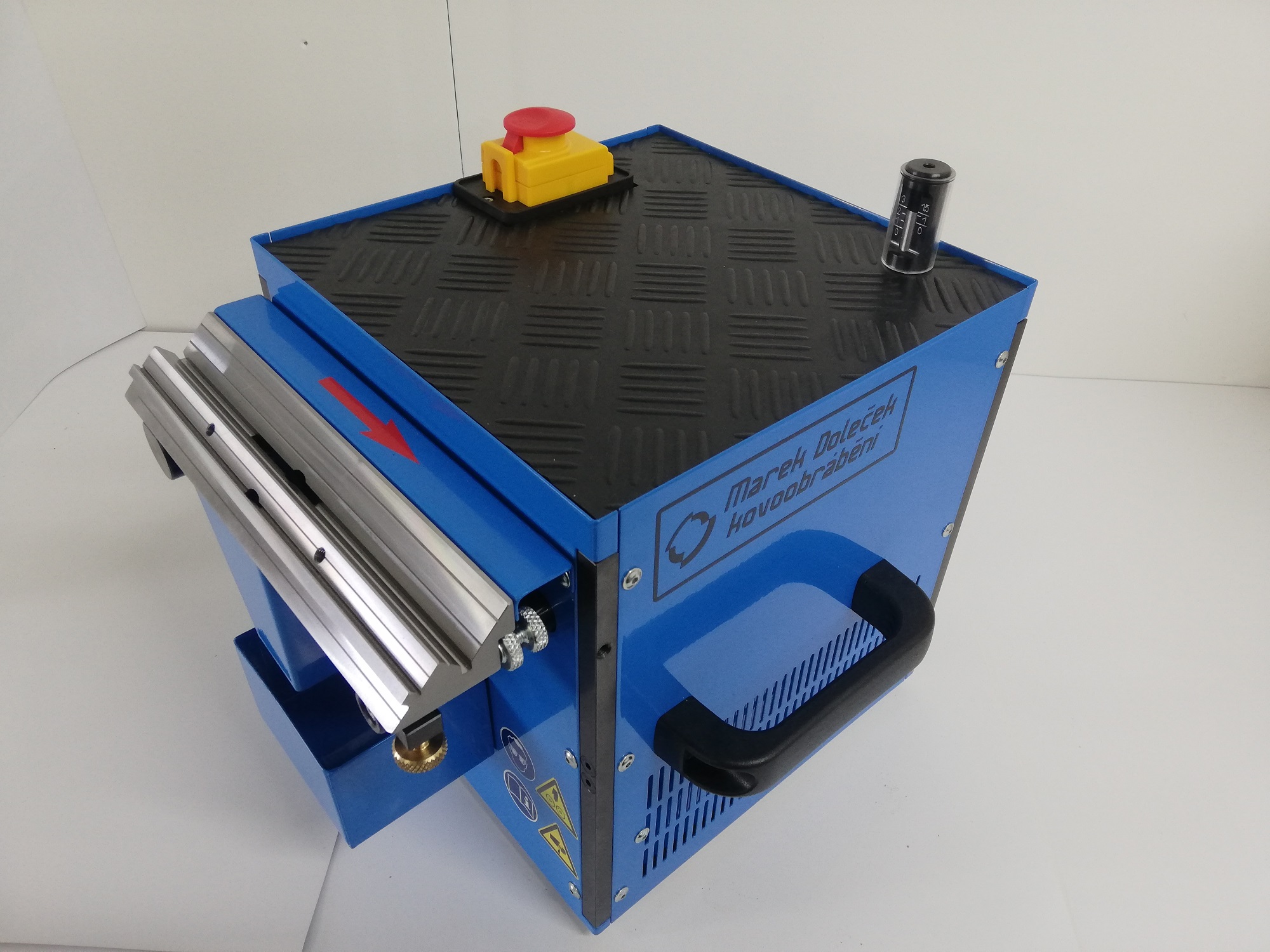

Srážeč hran, Odjehlovací stroj OS-25

  • Slouží ke srážení hran a odstraňování otřepů malých a středně velkých dílů z oceli, nerez oceli, hliníku a jeho slitin, neželezných kovů a plastů
  • Velikost sražení je možné plynule nastavit od 0 do 3mm
  • Možnost odjehlení průběžných drážek od šířky 6mm a od hloubky 4mm; dále je možnost srážení hran kulatiny od průměru 10mm do 180mm
  • Malý řezný odpor díky pozitivnímu břitu nástroje
  • Lze použít velké množství nástrojů díky normalizovanému upnutí weldon (hrubovací i dokončovací frézy různých výrobců délky 72mm a průměru 10mm)
  • Otupený nástroj je možné naostřit
  • Využití celé řezné části nástroje díky možnosti posunutí stolu v ose nástroje až o 14mm (například při srážení 1mm je možné stůl posunout 9x než se nástroj otupí celý)
  • Snadná výměna nástroje
  • Stůl vyrobený z nástrojové oceli
  • Stroj je vhodný k lehkému a střednímu zatížení (pro nepřetržitý provoz doporučujeme OS25-2 s motorem na 400V)

 »Entgratmaschine-os-25«

Technické parametry

  • výkon motoru 550W
  • napětí 230V
  • otáčky vřetena 9500ot/min
  • úhel sražení :  základní stůl 45°, úhlový stůl 15-45°
  • velikost sražení 0-3mm
  • nástroj karbidová fréza průměr 10mm x 72mm upnutí weldon (různé druhy)
  • rozměry 320x360x350 (švh)
  • hmotnost 36kg

 Stroj je ekonomický z důvodů:

  • Malé nároky na výkon motoru díky pozitivnímu břitu nástroje
  • Cena nového nástroje
  • Otupený nástroj je možné naostřit

Cena : 26.800 Kč (cena je uvedena bez DPH)

Základní stůl

Tento stůl je vhodný hlavně na tyto operace:

  • Srážení hran velmi malých obrobků
  • Srážení hran na průběžných drážkách
  • Srážení hran na kulatinách a trubkách

Výhodou tohoto stolu je možnost podélného posuvu v ose nástroje, což umožňuje postupně využít celou řeznou délku nástroje. Nevýhodou tohoto stolu je možnost srážení hran pouze v úhlu 45°. Tuto nevýhodu řeší úhlový stůl.

 Úhlový stůlImg_20200207_152307

Tento stůl je určený na srážení hran v úhlech 15°- 45°. Je také vhodnější na velké úběry, například lze srážet až 45°x3mm na jeden záběr.

Na tomto stole nelze srážet hrany na velmi malých dílech.Stoly lze snadno měnit, čímž se řeší nevýhody jednotlivých stolů.



 Nástroje k OS-25

Tvrdokovové frézy pr.10x72mm upnutí weldon. Nástroje si volíme dle použití, například velké úběry, kvalita povrchu, tvrdost materiálu a velikost sražení.

Ceny nástrojů se pohybují od 600kč-1300kč dle použití.

Nástroje lze několikrát přeostřit a znovu povlakovat cena cca 400kč. Nástroje se ostří pouze po obvodu, nezkracují se.

Změnu průměru nástroje lze doladit na ukazateli záběru. Na stroji OS-25 lze srážet hrany 2,5mm x 45° i s nástrojem obroušeným na pr.9mm.

Cena stroje v základní verzi je 26800 kč bez DPH

V této ceně je zahrnuto:Stroj OS-25, Stůl dle výběru (základní stůl nebo úhlový stůl) K základnímu stolu je v ceně přídavná podpěra + doraz na srážení kulatin a trubek, návod k použití.

Další stůl je možné dokoupit zvlášť za 4990 kč bez DPH.
